হিরো বিভাগ: সমাধান

শিরোনাম:

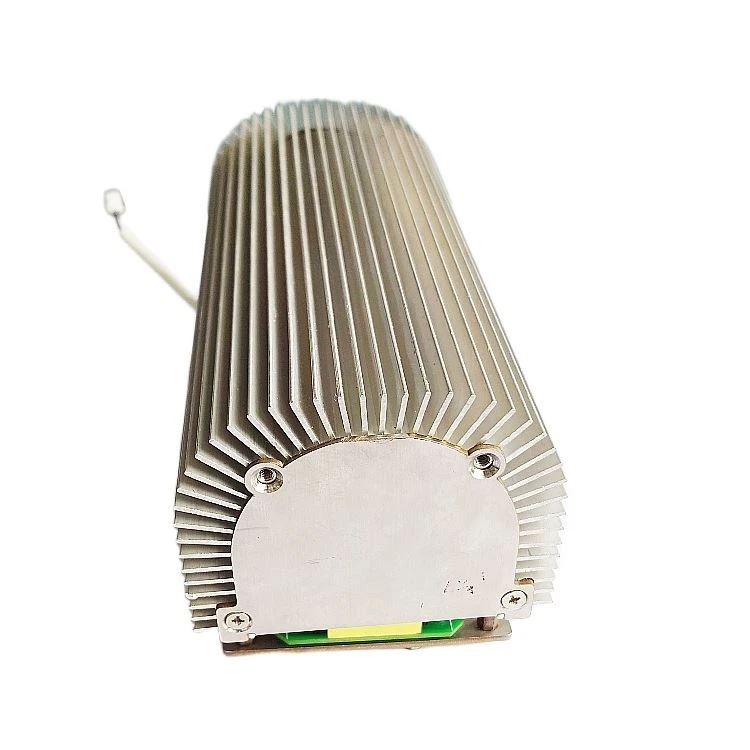

মেগাওয়াট-শ্রেণির উচ্চ শক্তির চুল্লি: ইউটিলিটির মেরুদণ্ড-স্কেল শক্তি

উপ- শিরোনাম:

সেন্ট্রাল ইনভার্টার এবং গ্রিড-স্কেল স্টোরেজের জন্য ইঞ্জিনিয়ারড। একজন প্রিমিয়ার কাস্টম ইন্ডাক্টর প্রস্তুতকারক হিসাবে, আমরা ফ্ল্যাট ওয়্যার প্রযুক্তি ব্যবহার করে সম্ভাব্য ক্ষুদ্রতম পদচিহ্নে সর্বোচ্চ দক্ষতা নিশ্চিত করতে শত শত amps পরিচালনা করতে সক্ষম বিশাল উচ্চ শক্তির চুল্লি সরবরাহ করি।

মূল হাইলাইট:

ইউটিলিটি-স্কেল পাওয়ার:100kW থেকে 1MW+ সিস্টেমের জন্য ডিজাইন করা হয়েছে, এতে গুরুত্বপূর্ণ চৌম্বক উপাদান হিসেবে কাজ করেসেন্ট্রাল ইনভার্টারআউটপুট ফিল্টার।

ব্যাপক ফ্লাক্স ক্ষমতা:এমনকি চরম ফল্ট স্রোতের মধ্যেও স্যাচুরেশন প্রতিরোধ করার জন্য একটি বড়-আয়তনের চৌম্বকীয় কোর কাঠামো (প্রায়. 100মিমি আকার) বৈশিষ্ট্যযুক্ত।

উন্নত কুলিং:ব্লক স্ট্রাকচার এবং ফ্ল্যাট তারের ওয়াইন্ডিং উচ্চ-পাওয়ার ক্যাবিনেটে পাওয়া জোরপূর্বক বায়ু বা তরল কুলিং সিস্টেমের জন্য অপ্টিমাইজ করা হয়।

আপনার চশমা জন্য একটি উদ্ধৃতি অনুরোধ

রেফারেন্স কেস স্টাডি: মডেল SIP10KL235W102H98

দ্রষ্টব্য: নীচের স্পেসিফিকেশন আমাদের উত্পাদন মডেল থেকেSIP10KL. এটি আমাদের উত্পাদন ক্ষমতা প্রদর্শন করেআল্ট্রা-বড় পাওয়ার রিঅ্যাক্টর.

প্যারামিটার	স্পেসিফিকেশন (শুধুমাত্র রেফারেন্স)	কাস্টমাইজেশন পরিসীমা
মডেল P/N	SIP10KL235W102H98	কাস্টম P/N অ্যাসাইনমেন্ট উপলব্ধ
শ্রেণী	হাই পাওয়ার রিঅ্যাক্টর	গ্রিড টাই চোক / সাইন ওয়েভ ফিল্টার
মাত্রা	102.0 x 98.0 x 70.0 মিমি(সর্বোচ্চ)	200mm+ এ মাপযোগ্য
আবেশ (L)	235 µH ± 10%	50µH - 5.0mH(পাওয়ার জন্য অপ্টিমাইজ করা)
রেট করা বর্তমান	উচ্চ কারেন্ট (100A+ ক্লাস)	50A - 1000A(বাসবার/ফয়েল)
উইন্ডিং টাইপ	এজওয়াইজ ফ্ল্যাট ওয়্যার	কপার/অ্যালুমিনিয়াম ফ্ল্যাট তার
গঠন	হেভি ডিউটি ব্লক চুল্লি	ওপেন ফ্রেম / ভ্যাকুয়াম ইমপ্রেগনেড
মূল উপাদান	উচ্চ ফ্লাক্স / সিলিকন ইস্পাত	50Hz বা 20kHz-এর জন্য অপ্টিমাইজ করা হয়েছে

ইঞ্জিনিয়ারের অন্তর্দৃষ্টি:দSIP10KLচুল্লি বিশ্বের একটি দৈত্য হয়. একটি প্রস্থ সঙ্গে102 মিমি, এটি ভারী শিল্প লোডের জন্য প্রয়োজনীয় তাপ ভর এবং চৌম্বকীয় ক্রস-বিভাগ প্রদান করে। এর ব্যবহারএজওয়াইজ ফ্ল্যাট ওয়্যারউচ্চ সুইচিং ফ্রিকোয়েন্সিতেও চুল্লী দক্ষতার সাথে চলে তা নিশ্চিত করে AC প্রতিরোধকে কম করে।

আপনার প্রয়োজন অনুযায়ী এই চুল্লি দর্জি

আমরা ইঞ্জিনিয়ারহাই পাওয়ার রিঅ্যাক্টরগ্রিডের কঠোর চাহিদা মেটাতে।

তাপ এবং উপাদান অপ্টিমাইজেশান

● কুলিং ইন্টিগ্রেশন:MW-শ্রেণীর সিস্টেমের জন্য, তাপ অপচয় করা একটি চ্যালেঞ্জ। আমরা আমাদের ডিজাইনহাই পাওয়ার রিঅ্যাক্টরআপনার সিস্টেমের বায়ুপ্রবাহ পথের সাথে নির্বিঘ্নে একত্রিত করতে বা সরাসরি সম্মুখে মাউন্ট করতেতরল কোল্ড প্লেট.

● খরচ-নিম্ন কৌশল:আমরা অফার করিফ্ল্যাট অ্যালুমিনিয়াম তারএই বড় চুল্লি জন্য বিকল্প. উপাদানের আকার দেওয়া, অ্যালুমিনিয়ামে স্যুইচ করলে বৈদ্যুতিক কর্মক্ষমতার সাথে আপস না করে মোট ওজন 40% এবং BOM খরচ 20% কমাতে পারে।

কাঠামোগত স্থায়িত্ব

● কম্পন প্রতিরোধ:বড় চুল্লি ভারী হয়. উপাদানটি পরিবহন এবং ভূমিকম্পের ঘটনা থেকে বেঁচে থাকে তা নিশ্চিত করতে আমরা চাঙ্গা মাউন্টিং বন্ধনী এবং উচ্চ-শক্তির পটিং যৌগ ব্যবহার করি।

● নিরাপত্তা বিচ্ছিন্নতা:গ্রিড-সংযুক্ত সিস্টেমে উচ্চ ভোল্টেজ স্পাইক সহ্য করার জন্য বিস্তৃত ক্রিপেজ দূরত্ব এবং ক্লাস H (180 ডিগ্রি) নিরোধক উপকরণ দিয়ে ডিজাইন করা হয়েছে।

আমরা পরিবেশন করা শিল্প

আমাদের MW-শ্রেণীর চুল্লির জন্য সাধারণ অ্যাপ্লিকেশন।

ইউটিলিটি সোলার ফার্ম:

সেন্ট্রাল ইনভার্টারগুলি একর প্যানেল থেকে DC কে গ্রিড AC-তে রূপান্তর করে৷

বায়ু শক্তি:

উইন্ড টারবাইন পাওয়ার কনভার্টারগুলির জন্য গ্রিড-সাইড রিঅ্যাক্টর।

গ্রিড শক্তি সঞ্চয়স্থান:

ব্যাটারি প্ল্যান্টের জন্য উচ্চ-পাওয়ার পিসিএস (পাওয়ার কনভার্সন সিস্টেম)।

ভারী শিল্প:

বড় স্টিল মিল বা মাইনিং ড্রাইভ সিস্টেমের জন্য হারমোনিক ফিল্টার।

গুণমান নিশ্চিতকরণ এবং পরীক্ষা

গ্রিড-গুরুত্বপূর্ণ উপাদানগুলির জন্য কঠোর বৈধতা।

সম্পূর্ণ লোড তাপমাত্রা বৃদ্ধি:তাপীয় স্থিতিশীলতা (ΔT <100K) নিশ্চিত করতে রেট করা বর্তমান এ পরীক্ষা করা হয়েছে।
আবেশ রৈখিকতা:কোন কঠিন স্যাচুরেশন নিশ্চিত করতে সর্বোচ্চ বর্তমান পর্যন্ত যাচাই করা হয়েছে।
শাব্দ শব্দ পরীক্ষা:শ্রবণযোগ্য গুঞ্জন কমাতে অপ্টিমাইজড বার্নিশ প্রক্রিয়া (< 65dB) under load.
হাই-পট অ্যান্ড সার্জ:3000Vac+ এ পরীক্ষা করা হয়েছে যাতে গ্রিড ঢেউয়ের বিরুদ্ধে নিরোধক অখণ্ডতা নিশ্চিত করা যায়।
